Элементы обвеса Рысь 110 (B3) — Квадроцикл Рысь 110 (B3)
Модуль: 109281 — Элементы обвеса Рысь 110 (B3)
Используется: Квадроцикл Рысь 110 (B3)
Квадроцикл Рысь 110 (B3)
Подробная информация, отзывы, характеристики, фотографии

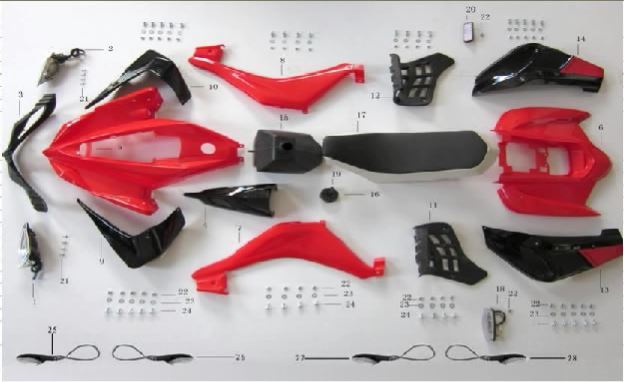

Схема модуля Элементы обвеса Рысь 110 (B3) (Квадроцикл Рысь 110 (B3))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 108807 | 05006201822210 | Фара левая | ||
| 2 | 108808 | 05006201822211 | Фара правая | ||
| 3 | 108809 | 06012018230010 | Корпус передних фар | ||
| 4 | 108811 | 06012018160010 | Панель передняя | ||
| 5 | 108812 | 06012018010010 | Облицовка передняя | ||
| 6 | 108821 | 06012018020010 | Облицовка задняя | ||
| 7 | 108822 | 06012018030010 | Облицовка левая | ||
| 8 | 108823 | 06012018030020 | Облицовка правая | ||
| 9 | 108825 | 06012018360010 | Крыло переднее левое | ||
| 10 | 108826 | 06012018360020 | Крыло переднее правое | ||
| 11 | 108827 | 06012018120010 | Подножка левая | ||
| 12 | 108829 | 06012018120020 | Подножка правая | ||
| 13 | 108830 | 06012018070010 | Крыло заднее левое | ||
| 14 | 108832 | 06012018070020 | Крыло заднее правое | ||
| 15 | 108410 | 06032004200100 | Бак топливный | ||
| 16 | 108838 | Крышка бака топливного Рысь 110 (B3) | |||
| 17 | 108842 | 06022018200100 | Сиденье | ||
| 18 | 108421 | 05008215000100 | Фонарь задний | ||
| 19 | 108845 | 06100002711040 | Трубопровод | ||
| 20 | 109388 | 05012222000100 | Светоотражатель | ||
| 21 | 108420 | 12010413040120 | Винт M4х12 | ||
| 22 | 108336 | 12020213060010 | Гайка самоконтрящаяся M6 | ||
| 23 | 108422 | 12030020601600 | Шайба ф16хф6х1.5 | ||
| 24 | 108424 | 12010313060160 | Болт M6х16 | ||
| 25 | 108853 | Указатель поворотов передний правый Рысь 110 (B3) | |||
| 26 | 108854 | Указатель поворотов передний левый Рысь 110 (B3) | |||
| 27 | 108856 | Указатель поворотов задний левый Рысь 110 (B3) | |||
| 28 | 108855 | Указатель поворотов задний правый Рысь 110 (B3) |
