Управление рулевое Рысь 110 (B3) — Квадроцикл Рысь 110 (B3)
Модуль: 109278 — Управление рулевое Рысь 110 (B3)
Используется: Квадроцикл Рысь 110 (B3)
Квадроцикл Рысь 110 (B3)
Подробная информация, отзывы, характеристики, фотографии

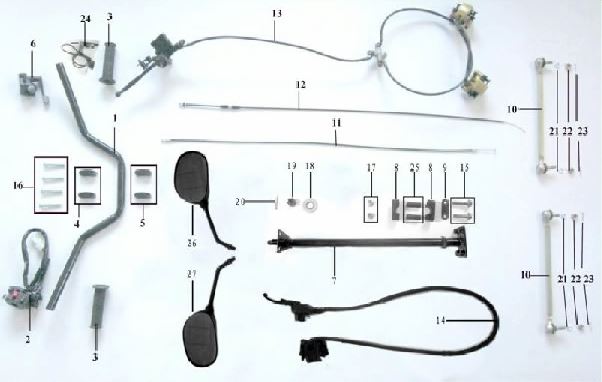

Схема модуля Управление рулевое Рысь 110 (B3) (Квадроцикл Рысь 110 (B3))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 108775 | 03001120120400 | Руль ф22х L=710 | ||
| 2 | 109422 | 05050002000100 | Блок выключателей левый в сборе | ||
| 3 | 108129 | 06102001011010 | Рукоятка руля ф22х105 | ||
| 4 | 108130 | 03002233418110 | Кронштейн руля верхний | ||
| 5 | 108131 | 03003233417110 | Кронштейн руля нижний | ||
| 6 | 108132 | 03026220000200 | Главный тормозной цилиндр | ||
| 7 | 108134 | 08200205010000 | Колонка рулевая | ||
| 8 | 108135 | 06102000411010 | Подшипник колонки рулевой | ||
| 9 | 108599 | 08200388001330 | Планка | ||
| 10 | 108777 | 03020210110100 | Тяга рулевая | ||
| 11 | 108778 | 03033101120100 | Трос тормоза | ||
| 12 | 108597 | 03031011720100 | Трос газа | ||
| 13 | 109511 | Тормоз передний Рысь 110 (B3) | |||
| 14 | 108589 | 04014101000100 | Барабан тормозной | ||
| 15 | 108149 | 12010113080550 | Болт фланцевый M8х55. 8.8 | ||
| 17 | 108094 | 12020213080010 | Гайка самоконтрящаяся М8 | ||
| 18 | 108122 | 12030021403700 | Шайба ф37хф14х3 | ||
| 19 | 108123 | 12020215140010 | Гайка корончатая M14х1.5. 17.8 | ||
| 20 | 108124 | 12050010303000 | Шплинт ф3х30 | ||
| 21 | 108150 | 12040021000100 | Шайба гравер ф10 | ||
| 22 | 108151 | 12020515100010 | Гайка корончатая M10x1.25 | ||
| 23 | 108152 | 12050010202500 | Шплинт ф2.5х25 | ||
| 24 | 108770 | 06102003011010 | Фиксатор тормозного шланга | ||
| 25 | 108137 | 09101020200140 | Втулка ф14хф9Х40 | ||
| 26 | 108781 | Зеркало заднего вида правое | |||
| 27 | 108782 | Зеркало заднего вида левое |
