Подвеска передняя Рысь 110 (B3) — Квадроцикл Рысь 110 (B3)
Модуль: 109277 — Подвеска передняя Рысь 110 (B3)
Используется: Квадроцикл Рысь 110 (B3)
Квадроцикл Рысь 110 (B3)
Подробная информация, отзывы, характеристики, фотографии

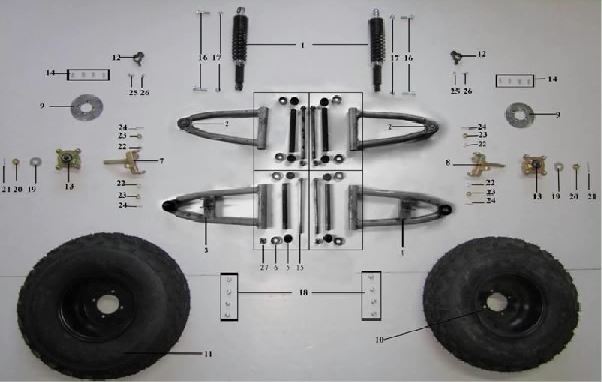

Схема модуля Подвеска передняя Рысь 110 (B3) (Квадроцикл Рысь 110 (B3))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 108754 | 04001102000300 | Амортизатор передний | ||
| 2 | 108755 | 07200304011201 | Рычаг верхний левый | ||
| 3 | 108756 | 07200304020001 | Рычаг нижний левый | ||
| 4 | 108757 | 07200304030001 | Рычаг нижний правый | ||
| 5 | 109396 | 06102002311020 | Втулка нейлоновая | ||
| 6 | 108105 | 04014101000110 | Пыльник ф25хф10х7 | ||
| 7 | 108760 | 04015130200100 | Кулак поворотный левый | ||
| 8 | 108761 | 06016130200100 | Кулак поворотный правый | ||
| 9 | 108766 | 03050011001300 | Диск тормозной передний | ||
| 10 | 108768 | 04005116620030 | Обод передний | ||
| 11 | 108769 | 04040004120800 | Шина передняя 19х7-8 | ||
| 12 | 108770 | 06102003011010 | Фиксатор тормозного шланга | ||
| 13 | 108771 | 09005021040100 | Ступица передняя | ||
| 14 | 108773 | Болт M6х16 Рысь 110 (B3) | |||
| 15 | 108120 | 12010113101750 | Болт фланцевый M10х1.25х175 | ||
| 16 | 108116 | 12010113100450 | Болт фланцевый M10х1.25х45. 8.8 | ||
| 17 | 108121 | 12020213100010 | Гайка самоконтрящаяся M10х1.25 | ||
| 18 | 108094 | 12020213080010 | Гайка самоконтрящаяся М8 | ||
| 19 | 108589 | 04014101000100 | Барабан тормозной | ||
| 20 | 108123 | 12020215140010 | Гайка корончатая M14х1.5. 17.8 | ||
| 21 | 108124 | 12050010303000 | Шплинт ф3х30 | ||
| 22 | 108150 | 12040021000100 | Шайба гравер ф10 | ||
| 23 | 108151 | 12020515100010 | Гайка корончатая M10x1.25 | ||
| 24 | 108772 | 12050010202000 | Шплинт ф2х20 | ||
| 25 | 108336 | 12020213060010 | Гайка самоконтрящаяся M6 | ||
| 26 | 108095 | 12010113060160 | Болт фланцевый М6х16 |
Вернуться к выбору другого модуля (Квадроцикл Рысь 110 (B3)).
