Рама Рысь 110 (B3) — Квадроцикл Рысь 110 (B3)
Модуль: 109276 — Рама Рысь 110 (B3)
Используется: Квадроцикл Рысь 110 (B3)
Квадроцикл Рысь 110 (B3)
Подробная информация, отзывы, характеристики, фотографии

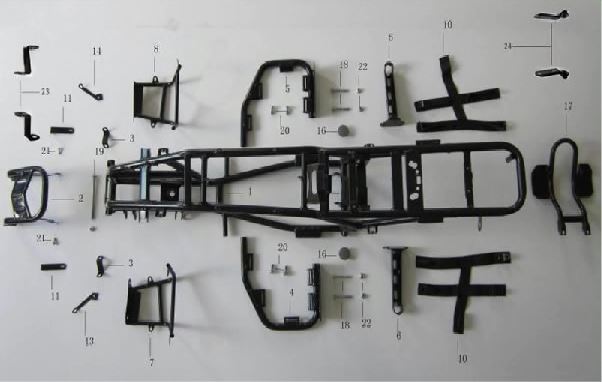

Схема модуля Рама Рысь 110 (B3) (Квадроцикл Рысь 110 (B3))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109489 | 07200201010011 | Рама | ||
| 2 | 109386 | 07200211010001 | Бампер передний | ||
| 3 | 108675 | 08200288002001 | Кронштейн | ||
| 4 | 108676 | 07200513019200 | Кронштейн подножки левый | ||
| 5 | 108677 | 07200513019201 | Кронштейн подножки правый | ||
| 6 | 108679 | 07200910011201 | Подножка | ||
| 7 | 108680 | 07200219020001 | Фиксатор левый | ||
| 8 | 108681 | 07200219010001 | Фиксатор правый | ||
| 10 | 108697 | 04200000200300 | Бандаж | ||
| 11 | 108698 | 08200288001001 | Кронштейн | ||
| 13 | 108699 | 08200288006001 | Кронштейн фары левый | ||
| 14 | 108705 | 08200288007001 | Кронштейн фары правый | ||
| 16 | 108706 | 06102002411010 | Заглушка | ||
| 17 | 109387 | 07200221011200 | Защита задняя | ||
| 18 | 108149 | 12010113080550 | Болт фланцевый M8х55. 8.8 | ||
| 19 | 108093 | 12010113081300 | Болт фланцевый M8х130. 8.8 | ||
| 20 | 108749 | 12010113100200 | Болт фланцевый M10х1.5х20. 8.8 | ||
| 21 | 108095 | 12010113060160 | Болт фланцевый М6х16 | ||
| 22 | 108094 | 12020213080010 | Гайка самоконтрящаяся М8 | ||
| 23 | 108750 | 08200288003001 | Кронштейн | ||
| 24 | 108751 | 08200288001002 | Кронштейн |
