Подвеска задняя Рысь 110 (B2) — Квадроцикл Рысь 110U (B2)
Модуль: 109274 — Подвеска задняя Рысь 110 (B2)
Используется: Квадроцикл Рысь 110U (B2)
Квадроцикл Рысь 110U (B2)
Подробная информация, отзывы, характеристики, фотографии

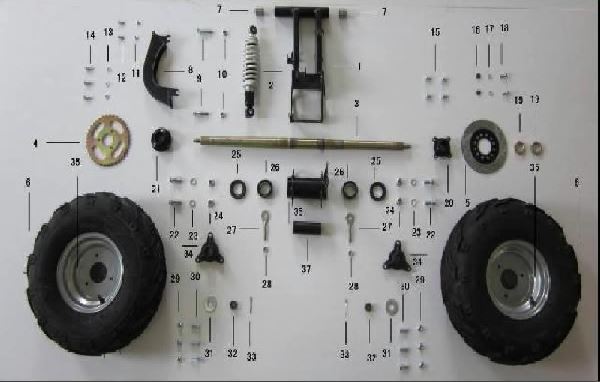

Схема модуля Подвеска задняя Рысь 110 (B2) (Квадроцикл Рысь 110U (B2))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 108637 | 07200203010001 | Рычаг задний | ||
| 2 | 108638 | 04002102000200 | Амортизатор задний | ||
| 3 | 108639 | 09002113000100 | Ось задняя | ||
| 4 | 108640 | 04020437400100 | Звездочка Z=37 | ||
| 5 | 108164 | 03040090800100 | Диск тормозной задний ф160хф48х4 | ||
| 6 | 108113 | 04040002110100 | Шина 16х8-7 | ||
| 7 | 108169 | 06102001211010 | Втулка нейлоновая | ||
| 8 | 108168 | 07200622013300 | Кожух защитный | ||
| 9 | 108116 | 12010113100450 | Болт фланцевый M10х1.25х45. 8.8 | ||
| 10 | 108121 | 12020213100010 | Гайка самоконтрящаяся M10х1.25 | ||
| 11 | 108094 | 12020213080010 | Гайка самоконтрящаяся М8 | ||
| 12 | 108370 | 12010113080250 | Болт фланцевый M8х25. 8.8 | ||
| 13 | 108641 | 12040020800100 | Шайба ф8 | ||
| 14 | 108642 | 12010713080200 | Болт фланцевый M8х20 .8.8 | ||
| 15 | 108379 | 12010313080160 | Болт фланцевый M8х16 | ||
| 17 | 108369 | 12040021200100 | Шайба ф12 | ||
| 19 | 108643 | 12021015270010 | Гайка М27x1.5 | ||
| 20 | 108644 | 09005021030200 | Фланец заднего тормозного диска | ||
| 21 | 108645 | 09005011040100 | Фланец задней звездочки | ||
| 25 | 108646 | 12160208350550 | Манжета ф55хф35х8х6 | ||
| 26 | 108647 | 12150113300550 | Подшипник 6006 | ||
| 27 | 108159 | 04130112000300 | Натяжитель цепи M8хф13х38 | ||
| 31 | 108122 | 12030021403700 | Шайба ф37хф14х3 | ||
| 32 | 108123 | 12020215140010 | Гайка корончатая M14х1.5. 17.8 | ||
| 33 | 108124 | 12050010303000 | Шплинт ф3х30 | ||
| 34 | 108648 | 09005011050200 | Ступица задняя | ||
| 35 | 109401 | 04005115620020 | Обод передний | ||
| 36 | 108649 | 07200323013300 | Корпус оси задней | ||
| 37 | 108158 | 09101211700340 | Втулка ф30хф27х98 |
