Системы двигателя Рысь 110 (B2) — Квадроцикл Рысь 110U (B2)
Модуль: 109273 — Системы двигателя Рысь 110 (B2)
Используется: Квадроцикл Рысь 110U (B2)
Квадроцикл Рысь 110U (B2)
Подробная информация, отзывы, характеристики, фотографии

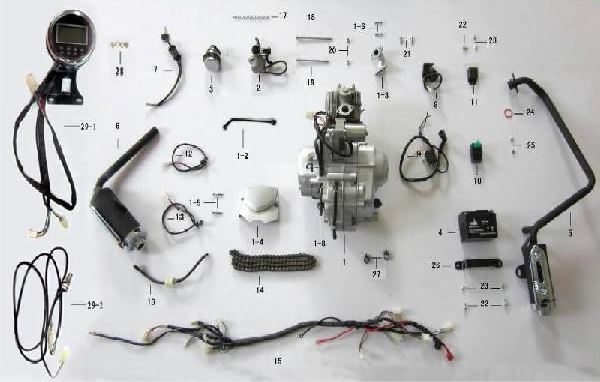

Схема модуля Системы двигателя Рысь 110 (B2) (Квадроцикл Рысь 110U (B2))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 108604 | 01015044200010 | Двигатель 110cc | ||
| 1 | 108631 | 03063300000100 | Кулиса | ||
| 1 | 108609 | Коллектор впускной XS43-2 Рысь 110 (B2) | |||
| 1 | 108610 | Крышка боковая двигателя Рысь 110 (B2) | |||
| 1 | 108262 | Болт фланцевый M6х35 | |||
| 1 | 108263 | Болт фланцевый M6х25 | |||
| 1 | 108260 | 04021414200100 | Звездочка Z=14 | ||
| 2 | 108611 | 02010071101900 | Карбюратор | ||
| 3 | 108316 | 02001051300100 | Фильтр воздушный | ||
| 4 | 108612 | 05046020200100 | Батарея аккумуляторная 12V5Ah | ||
| 5 | 108613 | 02101200220010 | Глушитель | ||
| 7 | 108317 | 05035120400300 | Замок зажигания | ||
| 8 | 108319 | 05043100000100 | Реле | ||
| 9 | 108318 | 05044211020100 | Катушка зажигания | ||
| 10 | 108321 | 05042121400200 | Коммутатор | ||
| 11 | 108320 | 05040100080100 | Выпрямитель | ||
| 12 | 108614 | 05010241000100 | Указатель передачи | ||
| 13 | 108616 | 05009221000100 | Указатель заднего хода | ||
| 14 | 108617 | 04022408610100 | Цепь 420 Z=86 | ||
| 15 | 108618 | Жгут основной Рысь 110 (B2) | |||
| 16 | 109479 | Шланг для подачи масла Рысь 110 (B2) | |||
| 17 | 108620 | 09201101110010 | Пружина ф1хф9х150х5 | ||
| 18 | 108323 | 12010113081150 | Болт фланцевый M8х115. 8.9 | ||
| 19 | 108322 | 12010113081050 | Болт фланцевый M8х105. 8.8 | ||
| 20 | 108094 | 12020213080010 | Гайка самоконтрящаяся М8 | ||
| 21 | 108419 | 12010113060200 | Болт фланцевый M6х20 | ||
| 22 | 108336 | 12020213060010 | Гайка самоконтрящаяся M6 | ||
| 23 | 108095 | 12010113060160 | Болт фланцевый М6х16 | ||
| 24 | 108623 | 02015022000100 | Кольцо уплотнительное ф29хф22х4 Рысь 110 (B2) | ||
| 26 | 108625 | 08200288005001 | Кронштейн батареи аккумуляторной | ||
| 27 | 108632 | 06200101130100 | Хомут ф22 | ||
| 28 | 108633 | Магнит A28-110U (B2) | |||
| 29 | 108634 | Спидометр Рысь 110U (B2) | |||
| 29 | 108635 | Датчик скорости A28-110U (B2) |
