Управление рулевое Рысь 110 (B2) — Квадроцикл Рысь 110U (B2)
Модуль: 109272 — Управление рулевое Рысь 110 (B2)
Используется: Квадроцикл Рысь 110U (B2)
Квадроцикл Рысь 110U (B2)
Подробная информация, отзывы, характеристики, фотографии

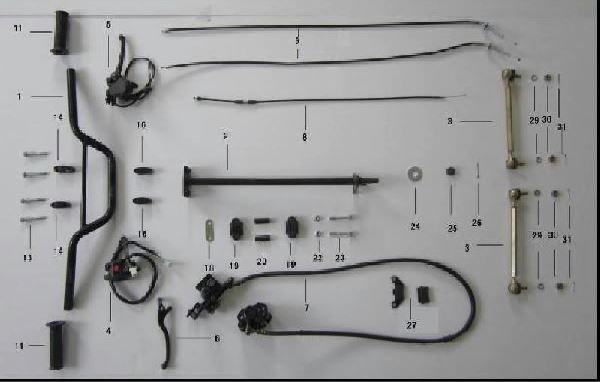

Схема модуля Управление рулевое Рысь 110 (B2) (Квадроцикл Рысь 110U (B2))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 108127 | 03001120120500 | Руль ф22х L=665 | ||
| 2 | 108134 | 08200205010000 | Колонка рулевая | ||
| 3 | 108595 | 03020180110100 | Тяга рулевая | ||
| 4 | 109422 | 05050002000100 | Блок выключателей левый в сборе | ||
| 5 | 108132 | 03026220000200 | Главный тормозной цилиндр | ||
| 6 | 108596 | Рычаг Рысь 110 (B2) | |||
| 7 | 108589 | 04014101000100 | Барабан тормозной | ||
| 8 | 108597 | 03031011720100 | Трос газа | ||
| 9 | 108140 | 03033160620200 | Трос тормоза | ||
| 11 | 108129 | 06102001011010 | Рукоятка руля ф22х105 | ||
| 13 | 108149 | 12010113080550 | Болт фланцевый M8х55. 8.8 | ||
| 14 | 108130 | 03002233418110 | Кронштейн руля верхний | ||
| 16 | 108131 | 03003233417110 | Кронштейн руля нижний | ||
| 18 | 108599 | 08200388001330 | Планка | ||
| 19 | 108135 | 06102000411010 | Подшипник колонки рулевой | ||
| 20 | 108137 | 09101020200140 | Втулка ф14хф9Х40 | ||
| 22 | 108094 | 12020213080010 | Гайка самоконтрящаяся М8 | ||
| 24 | 108122 | 12030021403700 | Шайба ф37хф14х3 | ||
| 25 | 108123 | 12020215140010 | Гайка корончатая M14х1.5. 17.8 | ||
| 26 | 108124 | 12050010303000 | Шплинт ф3х30 | ||
| 27 | 108600 | Колодка тормозная Рысь 110 (B2) | |||
| 29 | 108150 | 12040021000100 | Шайба гравер ф10 | ||
| 30 | 108151 | 12020515100010 | Гайка корончатая M10x1.25 | ||
| 31 | 108152 | 12050010202500 | Шплинт ф2.5х25 |
Вернуться к выбору другого модуля (Квадроцикл Рысь 110U (B2)).
