Подвеска передняя Рысь 110 (B2) — Квадроцикл Рысь 110U (B2)
Модуль: 109271 — Подвеска передняя Рысь 110 (B2)
Используется: Квадроцикл Рысь 110U (B2)
Квадроцикл Рысь 110U (B2)
Подробная информация, отзывы, характеристики, фотографии

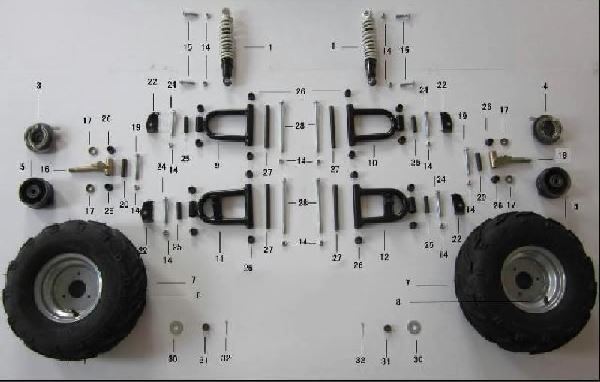

Схема модуля Подвеска передняя Рысь 110 (B2) (Квадроцикл Рысь 110U (B2))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 108584 | 04001102000200 | Амортизатор передний | ||
| 3 | 108585 | 06102000711010 | Тормоз передний левый | ||
| 4 | 108588 | 04102117000201 | Тормоз передний правый | ||
| 5 | 108589 | 04014101000100 | Барабан тормозной | ||
| 7 | 108113 | 04040002110100 | Шина 16х8-7 | ||
| 8 | 109401 | 04005115620020 | Обод передний | ||
| 9 | 108590 | 07200304011200 | Рычаг верхний левый | ||
| 10 | 108591 | 07200304021200 | Рычаг верхний правый | ||
| 11 | 108592 | 07200304031200 | Рычаг нижний левый | ||
| 12 | 108593 | 07200304041200 | Рычаг нижний правый | ||
| 14 | 108121 | 12020213100010 | Гайка самоконтрящаяся M10х1.25 | ||
| 15 | 108116 | 12010113100450 | Болт фланцевый M10х1.25х45. 8.8 | ||
| 16 | 108109 | 04015210200100 | Кулак поворотный правый | ||
| 17 | 108105 | 04014101000110 | Пыльник ф25хф10х7 | ||
| 18 | 108110 | 04016210200100 | Кулак поворотный левый | ||
| 19 | 108119 | 12010113100850 | Болт фланцевый M10х1.25х85. 8.8 | ||
| 20 | 109397 | 09101180300200 | Втулка распорная ф15хф10х61 | ||
| 22 | 109400 | 08200388006120 | Кронштейн | ||
| 24 | 108117 | 12010113100800 | Болт фланцевый M10х1.25Хх80. 8.8 | ||
| 25 | 109398 | 09101040300180 | Втулка распорная ф15хф10х57 | ||
| 26 | 109396 | 06102002311020 | Втулка нейлоновая | ||
| 27 | 109399 | 09101040300250 | Втулка распорная ф15хф10х151.5 | ||
| 28 | 108120 | 12010113101750 | Болт фланцевый M10х1.25х175 | ||
| 30 | 108122 | 12030021403700 | Шайба ф37хф14х3 | ||
| 31 | 108123 | 12020215140010 | Гайка корончатая M14х1.5. 17.8 | ||
| 32 | 108124 | 12050010303000 | Шплинт ф3х30 |
Вернуться к выбору другого модуля (Квадроцикл Рысь 110U (B2)).
