Рама Рысь 110U (B2) — Квадроцикл Рысь 110U (B2)
Модуль: 109270 — Рама Рысь 110U (B2)
Используется: Квадроцикл Рысь 110U (B2)
Квадроцикл Рысь 110U (B2)
Подробная информация, отзывы, характеристики, фотографии

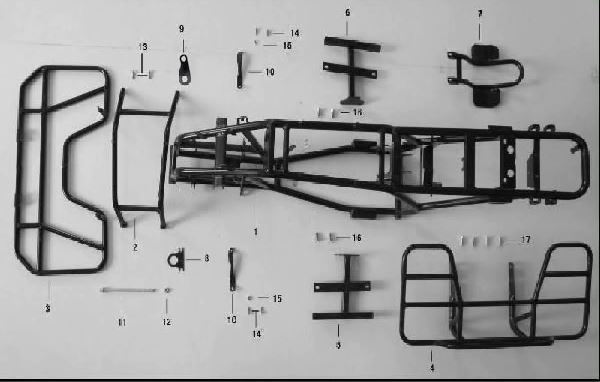

Схема модуля Рама Рысь 110U (B2) (Квадроцикл Рысь 110U (B2))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109457 | 07200201010108 | Рама | ||
| 2 | 109458 | 07200211011208 | Бампер передний | ||
| 3 | 109469 | 07200207011200 | Багажник передний | ||
| 4 | 109470 | 07200208011200 | Багажник задний | ||
| 5 | 108576 | 07200210011208 | Кронштейн подножки | ||
| 6 | 108577 | 07200210011218 | Кронштейн подножки | ||
| 7 | 109387 | 07200221011200 | Защита задняя | ||
| 8 | 108579 | 08200588003120 | Кронштейн | ||
| 9 | 108580 | Кронштейн Рысь 110 (B2) | |||
| 10 | 108581 | 08200288001008 | Кронштейн | ||
| 11 | 108093 | 12010113081300 | Болт фланцевый M8х130. 8.8 | ||
| 12 | 108094 | 12020213080010 | Гайка самоконтрящаяся М8 | ||
| 13 | 108149 | 12010113080550 | Болт фланцевый M8х55. 8.8 | ||
| 14 | 108095 | 12010113060160 | Болт фланцевый М6х16 | ||
| 15 | 108336 | 12020213060010 | Гайка самоконтрящаяся M6 | ||
| 16 | 108263 | Болт фланцевый M6х25 | |||
| 17 | 108582 | Болт фланцевый Рысь 110 (B2) |
Вернуться к выбору другого модуля (Квадроцикл Рысь 110U (B2)).
