Рама Рысь 50 (B1) — Квадроцикл Рысь 50 (B1)
Модуль: 108426 — Рама Рысь 50 (B1)
Используется: Квадроцикл Рысь 50 (B1)
Квадроцикл Рысь 50 (B1)
Подробная информация, отзывы, характеристики, фотографии

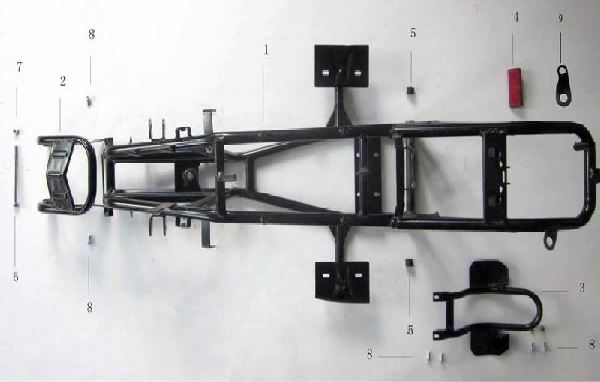

Схема модуля Рама Рысь 50 (B1) (Квадроцикл Рысь 50 (B1))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109385 | 07200101011200 | Рама | ||
| 2 | 109386 | 07200211010001 | Бампер передний | ||
| 3 | 109387 | 07200221011200 | Защита задняя | ||
| 4 | 109388 | 05012222000100 | Светоотражатель | ||
| 5 | 109389 | 06101002411010 | Втулка | ||
| 6 | 108093 | 12010113081300 | Болт фланцевый M8х130. 8.8 | ||
| 7 | 108094 | 12020213080010 | Гайка самоконтрящаяся М8 | ||
| 8 | 108095 | 12010113060160 | Болт фланцевый М6х16 | ||
| 9 | 109390 | Кронштейн Рысь 50 (B1) |
