Подвеска передняя — Квадроцикл Gamax AX600
Модуль: 85664 — Подвеска передняя
Используется: Квадроцикл Gamax AX600
Квадроцикл Gamax AX600
Подробная информация, отзывы, характеристики, фотографии

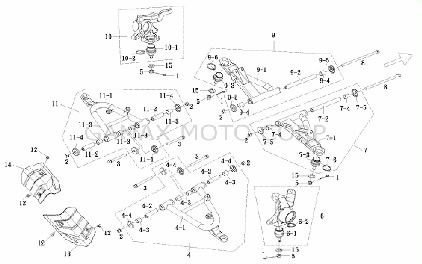

Схема модуля Подвеска передняя (Квадроцикл Gamax AX600)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 85167 | Шплинт 2,5 09204-25018 | |||
| 2 | 85403 | 08319-3110B | Гайка М10 | ||
| 3 | 85419 | 09103-10113 | Болт М10Х90 | ||
| 4 | 89256 | V10200020-01 | Рычаг | ||
| 4 | 89225 | V10200001 | Втулка | ||
| 4 | 97271 | Пыльник OS-8530 | |||
| 5 | 85417 | Гайка корончатая М12 08314-30125 | |||
| 6 | 85449 | 55800-AX301-000 | Кулак повортный правый | ||
| 6 | 86189 | Опора шаровая 55514-AX300-000 | |||
| 6 | 86190 | Кольцо стопорное 223F00-LDB5-00 | |||
| 7 | 89279 | V10200030-01 | Рычаг | ||
| 7 | 89231 | V10200009 | Втулка | ||
| 7 | 101583 | Опора шаровая V10200110 | |||
| 8 | 85418 | 09103-10073 | Винт М10Х193 | ||
| 9 | 89278 | V10200030 | Рычаг | ||
| 10 | 85450 | 55900-AX301-000 | Кулак повортный левый | ||
| 11 | 89255 | V10200020 | Рычаг | ||
| 12 | 85370 | 01550-0612B | Болт М6Х12 | ||
| 13 | 97269 | V10200071 | Защита | ||
| 14 | 97270 | V10200071-01 | Защита | ||
| 15 | 85420 | Шайба 12.5Х25Х2.3 08322-0112B |
