Облицовка передняя — Квадроцикл Gamax AX600
Модуль: 85650 — Облицовка передняя
Используется: Квадроцикл Gamax AX600
Квадроцикл Gamax AX600
Подробная информация, отзывы, характеристики, фотографии

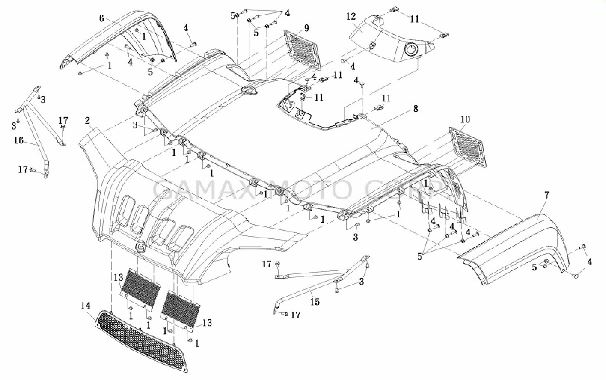

Схема модуля Облицовка передняя (Квадроцикл Gamax AX600)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 85373 | 03141-0510B | Винт М5Х10 | ||
| 2 | 86077 | 53111-AX100-R01 | Облицовка радиатора (красная) | ||
| 2 | 86078 | 53111-AX100-B01 | Облицовка радиатора (синяя) | ||
| 2 | 86079 | 53111-AX100-W01 | Облицовка радиатора (белая) | ||
| 2 | 104415 | 53111-AX100-R02 | Облицовка радиатора (красная) | ||
| 3 | 85374 | 03541-0516B | Винт М5Х16 | ||
| 4 | 85375 | 02142-0616B | Винт М6Х16 | ||
| 5 | 85371 | 08319-3106B | Гайка М 6 | ||
| 6 | 85163 | 41116-AX100-K00 | Накладка боковая передняя правая | ||
| 7 | 85164 | 41126-AX100-K00 | Накладка боковая передняя левая | ||
| 8 | 104416 | 53221-AX101-R02 | ОБЛИЦОВКА ПЕРЕДНЯЯ (КРАСНАЯ) | ||
| 8 | 86086 | 53221-AX101-W01 | Облицовка передняя (белая) | ||
| 8 | 86085 | 53221-AX101-B01 | Облицовка передняя (синяя) | ||
| 8 | 86084 | 53221-AX101-R01 | Облицовка передняя (красная) | ||
| 9 | 85169 | 53112-AX100-000 | Решетка правая | ||
| 10 | 85170 | 53122-AX100-000 | Решетка левая | ||
| 11 | 85172 | 09148-06048 | Зажим М6 | ||
| 12 | 85199 | 53224-AX100-CB1 | Накладка передняя верхняя (карбон) | Допускается замена на 53224-АХ100-К00 | |
| 12 | 86080 | 53224-AX100-K00 | Накладка передняя верхняя | Допускается замена на 53224-АХ100-СВ1 | |
| 13 | 85189 | 53113-AX100-000 | Решетка радиатора | ||
| 14 | 85173 | 53114-AX400-000 | Накладка радиатора (чёрная) | ||
| 15 | 85174 | 46730-AX102-000 | Кронштейн передний правый | ||
| 16 | 85175 | 46740-AX102-000 | Кронштейн передний левый | ||
| 17 | 85370 | 01550-0612B | Болт М6Х12 |
