Вал выходной — Квадроцикл Gamax AX600
Модуль: 85644 — Вал выходной
Используется: Квадроцикл Gamax AX600
Квадроцикл Gamax AX600
Подробная информация, отзывы, характеристики, фотографии

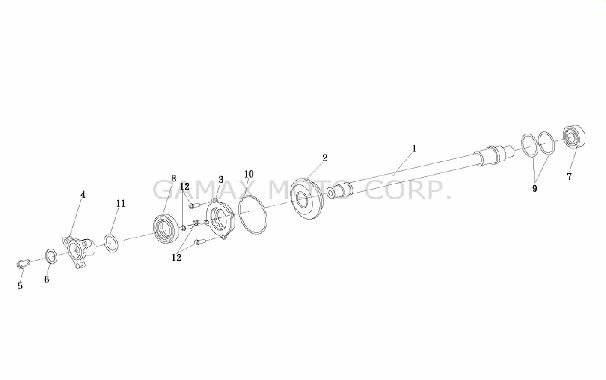

Схема модуля Вал выходной (Квадроцикл Gamax AX600)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 100916 | 23450-REA-000 | Вал выходной в комплекте | ||
| 2 | 86057 | 23457-REA-000 | Корпус подшипника | ||
| 3 | 86058 | 23462-REA-000 | Фланец передний | ||
| 4 | 85954 | 90003-REA-000 | Болт М10х25 | ||
| 5 | 85957 | 90417-REA-000 | Шайба 11х30х3 | ||
| 6 | 86059 | 91006-REA-000 | Подшипник 6328 | ||
| 7 | 86060 | 91208-REA-000 | Манжета 38х52х7 | ||
| 8 | 104408 | 23453-REA-000 | РЕГУЛИРОВОЧНЫЕ КОЛЬЦА КОНИЧЕСКОЙ ПЕРЕДАЧИ | ||
| 9 | 86062 | 91307-REA-000 | Кольцо 66х2.4 | ||
| 10 | 86063 | 91309-REA-000 | Кольцо 25х2.4 | ||
| 11 | 85736 | 96001-06016-00 | Болт фланцевый М6х16 |
