Крышка левого картера в сборе — Квадроцикл Gamax AX600
Модуль: 85643 — Крышка левого картера в сборе
Используется: Квадроцикл Gamax AX600
Квадроцикл Gamax AX600
Подробная информация, отзывы, характеристики, фотографии

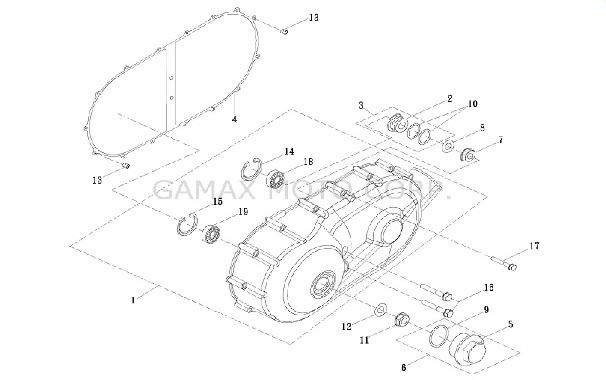

Схема модуля Крышка левого картера в сборе (Квадроцикл Gamax AX600)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 86031 | 1134A-REA-000 | Крышка картера левого | ||
| 2 | 86032 | 11371-HMA-000 | Корпус подшипника | ||
| 3 | 86033 | 1137A-HMA-000 | Корпус подшипника в сборе | ||
| 4 | 86034 | 11395-REA-000 | Прокладка крышки картера левого | ||
| 5 | 85896 | 12361-B04-000 | Экран фильтра масляного | ||
| 6 | 85897 | 1236A-B04-000 | Экран фильтра масляного в сборе | ||
| 7 | 86041 | 90201-KR8-7510-M1 | Гайка фланцевая М14 | ||
| 8 | 85995 | 90401-KJ9-000 | Кольцо упорное 14х28х2 | ||
| 9 | 85920 | 91303-B08-000 | Кольцо уплотнительное 35х3 | ||
| 10 | 86044 | 91303-HMA-000 | Кольцо 26.5х3 | ||
| 11 | 86045 | 94050-10080 | Гайка фланцевая М10 | ||
| 12 | 86046 | 94101-10800 | Шайба 10мм | ||
| 13 | 85841 | 94301-08140 | Штифт центрирующий 8х14 | ||
| 14 | 86048 | 94520-55000 | Кольцо стопорное 55мм | ||
| 15 | 86050 | 94524-42000 | Кольцо стопорное 42мм | ||
| 16 | 86051 | 95701-08085-00 | Болт фланцевый М8х85 | ||
| 17 | 86052 | 96001-06055-00 | Болт фланцевый М6х55 | ||
| 18 | 86053 | 96150-60063-10 | Подшипник 6006 | ||
| 19 | 86054 | 96150-63023-10 | Подшипник 6302 |
