Коробка передач — Квадроцикл Gamax AX600
Модуль: 85641 — Коробка передач
Используется: Квадроцикл Gamax AX600
Квадроцикл Gamax AX600
Подробная информация, отзывы, характеристики, фотографии

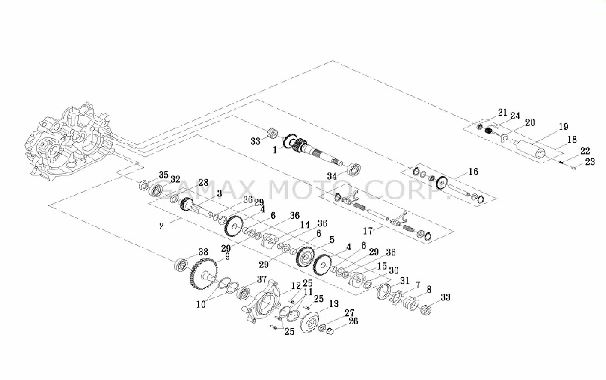

Схема модуля Коробка передач (Квадроцикл Gamax AX600)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 85969 | 23411-REA-000 | Вал приводной | ||
| 2 | 85970 | 23420-REA-000 | Вал промежуточный в сборе | ||
| 3 | 85971 | 23421-REA-000 | Вал промежуточный | ||
| 4 | 85972 | 23422-REA-000 | Шестерня А | ||
| 5 | 85973 | 23423-REA-000 | Шестерня В | ||
| 6 | 85974 | 23426-REA-000 | Втулка 28х34х11 | ||
| 7 | 85975 | 23428-REA-000 | Муфта тормоза стояночного | ||
| 8 | 85976 | 23429-REA-000 | Пружина тормоза стояночного | ||
| 9 | 85977 | 23431-REA-000 | Вал выходной | ||
| 10 | 85978 | 23434-REA-000 | Кольцо регулировочное | ||
| 11 | 85979 | 23435-REA-000 | Кольцо регулировочное шестерни конической | ||
| 12 | 85980 | 23437-REA-000 | Корпус шестерни конической | ||
| 13 | 85981 | 23441-REA-000 | Шестерня коническая 17 зубьев | ||
| 14 | 85982 | 23475-REA-000 | Муфта переключения | ||
| 15 | 85983 | 23476-REA-000 | Муфта переключения | ||
| 16 | 85984 | 23510-REA-000 | Вал заднего хода в сборе | ||
| 17 | 85985 | 24240-REA-000 | Механизм переключения в сборе | ||
| 18 | 85986 | 24300-REA-000 | Вал механизма переключения в сборе | ||
| 19 | 85987 | 24301-REA-300 | Вал механизма переключения | ||
| 20 | 85988 | 24302-REA-000 | Направляющая механизма переключения | ||
| 21 | 85990 | 24303-REA-300 | Манжета 22х13х13 | ||
| 22 | 85991 | 24319-R02-000 | Пружина индикатора включенной передачи | ||
| 23 | 86014 | 24323-R02-000 | Индикатор включенной передачи | ||
| 24 | 85992 | 24651-REA-000 | Пружина возвратная | ||
| 25 | 85993 | 90002-REA-000 | Болт фланцевый М8х40 | ||
| 26 | 85994 | 90201-REA-000 | Гайка фланцевая М14 | ||
| 27 | 85995 | 90401-KJ9-000 | Кольцо упорное 14х28х2 | ||
| 28 | 85996 | 90401-RFA-000 | Кольцо упорное 20х28.8х1 | ||
| 29 | 85997 | 90409-REA-000 | Кольцо 28х40х1 | ||
| 30 | 85998 | 90410-REA-000 | Кольцо 22.1х33х1 | ||
| 31 | 85999 | 90602-REA-000 | Кольцо стопорное 40 | ||
| 32 | 86000 | 91001-M36-000 | Подшипник 304 | ||
| 33 | 86001 | 91004-REA-000 | Подшипник игольчатый 2220 С | ||
| 34 | 86002 | 91005-REA-000 | Подшипник 6228 | ||
| 35 | 86003 | 91210-REA-000 | Манжета 20х40х5 | ||
| 36 | 86004 | 94510-28000 | Кольцо стопорное | ||
| 37 | 86005 | 96100-63063-00 | Подшипник 6306 | ||
| 38 | 86006 | 96100-63073-00 | Подшипник 6307 | ||
| 39 | 101811 | 23438-REA-000 | Пластина контровочная А | ||
| 40 | 101812 | 23439-REA-000 | Пластина контровочная В |
