Сцепление в сборе — Квадроцикл Gamax AX600
Модуль: 85638 — Сцепление в сборе
Используется: Квадроцикл Gamax AX600
Квадроцикл Gamax AX600
Подробная информация, отзывы, характеристики, фотографии

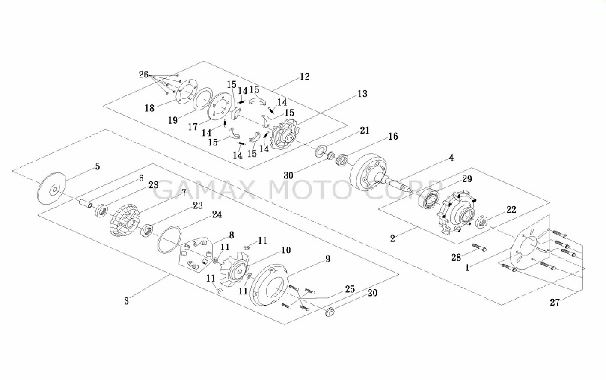

Схема модуля Сцепление в сборе (Квадроцикл Gamax AX600)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 85865 | 11342-REA-000 | Прокладка | ||
| 2 | 85866 | 11400-REA-000 | Крышка сцепления в сборе | ||
| 3 | 85867 | 22000-REA-000 | Конус подвижный в сборе | ||
| 4 | 85868 | 22100-REA-000 | Корпус сцепления | ||
| 5 | 85869 | 22102-REA-000 | Конус неподвижный | ||
| 6 | 85870 | 22105-REA-000 | Втулка конуса | ||
| 7 | 85871 | 22110-REA-000 | Конус подвижный | ||
| 8 | 85872 | 22121-REA-000-A | Ролики в комплекте | ||
| 9 | 85873 | 22126-REA-000 | Крышка подвижного конуса | ||
| 10 | 85874 | 22131-REA-000 | Крыльчатка | ||
| 11 | 85875 | 22132-REA-000 | Вкладыш | ||
| 12 | 85876 | 22300-REA-000 | Сцепление в сборе | ||
| 13 | 85877 | 22350-REA-000 | Корпус сцепления | ||
| 14 | 85878 | 22401-REA-000 | Пружина сцепления | ||
| 15 | 85879 | 22530-REA-000 | Грузик сцепления | ||
| 16 | 85880 | 22630-REA-000 | Муфта обгонная | ||
| 17 | 85881 | 22642-REA-000 | Диск сцепления А | ||
| 18 | 85882 | 22644-REA-000 | Диск сцепления В | ||
| 19 | 85883 | 23117-REA-000 | Пружина тарельчатая | ||
| 20 | 85859 | 90202-REA-000 | Гайка самоконтрящаяся М20 | ||
| 21 | 85884 | 90418-REA-000 | Шайба 44.45х60.5х0.5 | ||
| 22 | 85860 | 91203-REA-000 | Манжета 35х55х8 | ||
| 23 | 85885 | 91204-REA-000 | Манжета 36х48х4 | ||
| 24 | 85886 | 91308-REA-000 | Кольцо уплотнительное 165х2 | ||
| 25 | 85887 | 93891-05012-08 | Винт М5х12 | ||
| 26 | 85888 | 94540-07010 | Кольцо 7мм | ||
| 27 | 85889 | 96001-06012-00 | Болт фланцевый М6х12 | ||
| 28 | 85842 | 96001-06040-00 | Болт фланцевый М6х40 | ||
| 29 | 85890 | 96100-62073-00 | Подшипник 6207 | ||
| 30 | 85891 | 90210-REA-000 | Гайка самоконтрящаяся М16 | ||
| 31 | 104404 | 15452-REA-000 | ПРУЖИННАЯ ШАЙБА 20,2*38*32 |
