Цилиндр в сборе — Квадроцикл Gamax AX600
Модуль: 85632 — Цилиндр в сборе
Используется: Квадроцикл Gamax AX600
Квадроцикл Gamax AX600
Подробная информация, отзывы, характеристики, фотографии

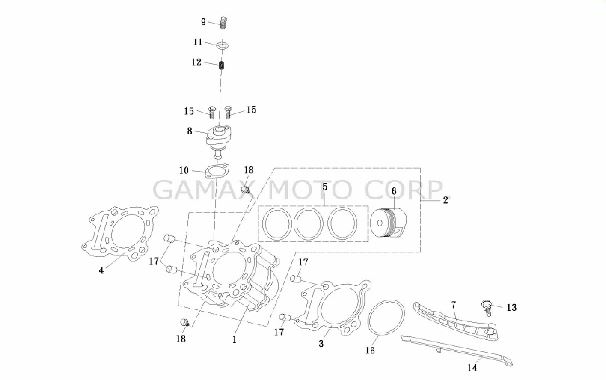

Схема модуля Цилиндр в сборе (Квадроцикл Gamax AX600)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 85791 | 12100-REA-000 | Цилиндр | ||
| 2 | 85792 | 1210A-REA-000 | Цилиндр в сборе | ||
| 3 | 85793 | 12191-REA-000 | Прокладка цилиндра | ||
| 4 | 85794 | 12251-REA-000 | Прокладка головки цилиндра | ||
| 5 | 85795 | 13010-REA-000 | Кольца поршневые в комплекте | ||
| 6 | 85797 | 13101-REA-000 | Поршень | ||
| 7 | 85798 | 14510-REA-000 | Натяжитель цепи | ||
| 8 | 85799 | 14520-H6T-000 | Механизм натяжения | ||
| 9 | 85801 | 14522-H6T-000 | Болт механизма натяжения | ||
| 10 | 85802 | 14523-M9Q-000 | Прокладка механизма натяжения | ||
| 11 | 85803 | 14524-H6T-000 | Кольцо масляное | ||
| 12 | 85804 | 14525-H6T-000 | Пружина регулировочная | ||
| 13 | 85805 | 14531-REA-000 | Ось натяжителя | ||
| 14 | 85806 | 14610-REA-000 | Успокоитель цепи | ||
| 15 | 85807 | 90001-M9Q-000 | Болт фланцевый М6х22 | ||
| 16 | 85808 | 91311-REA-000 | Кольцо уплотнительное | ||
| 17 | 85809 | 94301-14200 | Штифт центрирующий 14х20 | ||
| 18 | 85776 | 96001-06035-00 | Болт фланцевый М6х35 |
