Головка цилиндра в сборе — Квадроцикл Gamax AX600
Модуль: 85631 — Головка цилиндра в сборе
Используется: Квадроцикл Gamax AX600
Квадроцикл Gamax AX600
Подробная информация, отзывы, характеристики, фотографии

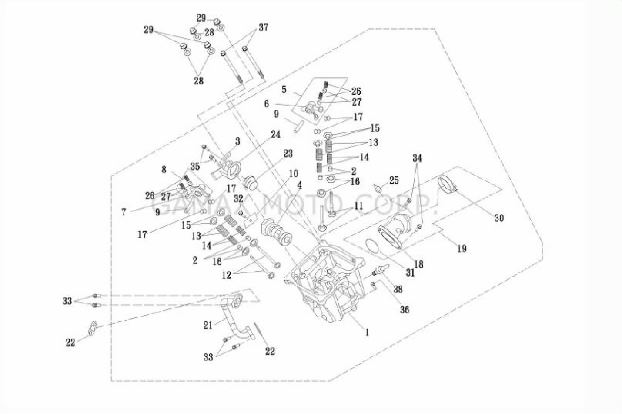

Схема модуля Головка цилиндра в сборе (Квадроцикл Gamax AX600)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 85741 | 12200-REA-000 | Головка цилиндра | ||
| 2 | 85743 | 12209-H6B-900 | Маслосъемник клапана | ||
| 3 | 85744 | 50130-X04-000 | Зажим 2х7 | ||
| 4 | 85745 | 14100-REA-000 | Вал распределительный | ||
| 5 | 85746 | 14431-REA-000 | Коромысло клапанов впускных | ||
| 6 | 85747 | 1443A-REA-000 | Коромысло клапанов впускных в сборе | ||
| 7 | 85748 | 14441-REA-000 | Коромысло клапанов выпускных | ||
| 8 | 85749 | 1444A-REA-000 | Коромысло клапанов выпускных в сборе | ||
| 9 | 85750 | 14451-REA-000 | Ось коромысла | ||
| 10 | 85752 | 14457-REA-000 | Пластина вала распределительного | ||
| 11 | 85753 | 14711-REA-000 | Клапан впускной | ||
| 12 | 85754 | 14721-REA-000 | Клапан выпускной | ||
| 13 | 85755 | 14751-REA-000 | Пружина клапана наружная | ||
| 14 | 85756 | 14761-REA-000 | Пружина клапана внутренняя | ||
| 15 | 85757 | 14771-M8Q-000 | Тарелка пружины клапана | ||
| 16 | 85759 | 14777-REA-000 | Седло пружины клапана | ||
| 17 | 85760 | 14781-M9Q-000 | Фиксатор клапана | ||
| 18 | 85761 | 17110-REA-000 | Коллектор впускной | ||
| 19 | 85762 | 1711A-REA-000 | Коллектор впускной в сборе | ||
| 21 | 85763 | 18647-REA-000 | Труба соединительная | ||
| 22 | 85764 | 18654-REA-000 | Прокладка трубки соединительной | ||
| 23 | 85765 | 1930A-REA-000 | Термостат в сборе | ||
| 24 | 85766 | 19315-REA-000 | Крышка термостата | ||
| 25 | 85767 | 37750-PC1-004 | Датчик температуры | ||
| 26 | 85768 | 90012-HLK-000 | Регулировочный винт толкателя | ||
| 27 | 85769 | 90206-HLK-000 | Контргайка | ||
| 28 | 85770 | 90442-REA-000 | Шайба 11 мм | ||
| 29 | 85771 | 90443-REA-000 | Гайка фланцевая М11 | ||
| 30 | 85772 | 90652-REA-000 | Хомут | ||
| 31 | 85773 | 91304-REA-000 | Кольцо уплотнительное | ||
| 32 | 85736 | 96001-06016-00 | Болт фланцевый М6х16 | ||
| 33 | 85737 | 96001-06018-00 | Болт фланцевый М6х18 | ||
| 34 | 85774 | 96001-06025-00 | Болт фланцевый М6х25 | ||
| 35 | 85775 | 96001-06025-07 | Болт фланцевый М6х25 | ||
| 36 | 85776 | 96001-06035-00 | Болт фланцевый М6х35 | ||
| 37 | 85777 | 96001-06105-00 | Болт фланцевый М6х105 | ||
| 38 | 85778 | 98059-58817-00 | Свеча зажигания CR8E | ||
| 39 | 101813 | 1220A-REA-000 | Головка цилиндра в сборе |
