Корпус — Средство малой механизации РЫБИНКА
Модуль: 98016 — Корпус
Используется: Средство малой механизации РЫБИНКА
Средство малой механизации РЫБИНКА
Подробная информация, отзывы, характеристики, фотографии

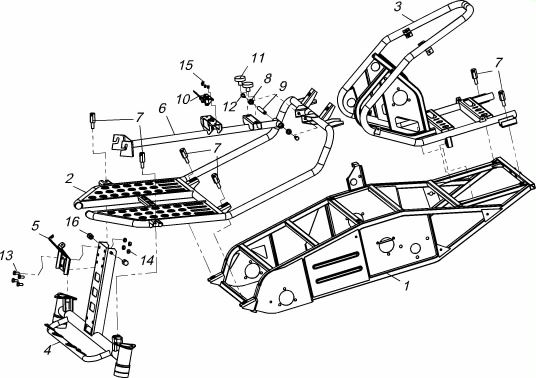

Схема модуля Корпус (Средство малой механизации РЫБИНКА)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 93495 | M10100090 | Рама задняя | ||
| 2 | 92735 | M10100050 | Рама | ||
| 3 | 93955 | M10100110 | Основание подмоторное | ||
| 4 | 92756 | M10100160 | Траверса | ||
| 5 | 96198 | M10100240 | Кронштейн | ||
| 6 | 93992 | M10300160 | Упор руля | ||
| 7 | 95254 | M10000018 | Винт | ||
| 8 | 92768 | M10300043 | Втулка | ||
| 9 | 92760 | M10300039 | Ось | ||
| 10 | 86134 | L10100580 | Замок сиденья | ||
| 11 | 15610 | C40000042 | Опора | 01.11.1999 | |
| 12 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 13 | 66490 | Болт М8х16 DIN 933-88P | |||
| 14 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 15 | 66350 | Заклепка 4,8х8 DIN 7337-A | с 01.09.2013 примен совместно с 110101405 и др. | ||
| 16 | 94006 | M10300055 | Гайка |
