Капот L30700100 — Снегоход ТАЙГА Атака 551 II
Модуль: 95766 — Капот L30700100
Используется: Снегоход ТАЙГА Атака 551 II
Снегоход ТАЙГА Атака 551 II
Подробная информация, отзывы, характеристики, фотографии

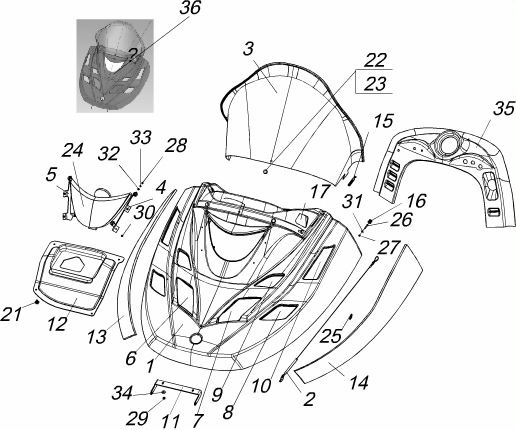

Схема модуля Капот L30700100 (Снегоход ТАЙГА Атака 551 II)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 117418 | 119801840-01 | Фиксатор С40700004 (5 шт.) в упаковке | |||
| 107067 | 119801840 | Фиксатор С40700004 в упаковке | |||
| 1 | 87436 | L30700110 | Капот сварной | ||
| 2 | 14943 | C40700060 | Трос | 18.11.2009 | Аннулирован и заменен на С40700370 |
| 3 | 97804 | C40700580 | Стекло ветровое | 01.04.2012 | Введено взамен С40700550 |
| 3 | 89378 | C40700550 | Стекло ветровое | 01.07.2011 | Аннулировано и заменено на С40700580 |
| 4 | 89824 | L30700220 | Кронштейн | ||
| 5 | 89877 | L30700220-01 | Кронштейн | ||
| 5 | 54381 | L30700001-01 | Решетка передняя | 25.09.2007 | |
| 6 | 54378 | L30700001 | Решетка передняя | 25.09.2007 | |
| 6 | 90496 | L30700131 | Решетка | 01.04.2012 | Введена взамен L30700001 и L30700001-01 |
| 8 | 54382 | L30700002 | Решетка боковая передняя | 25.09.2007 | |
| 8 | 90497 | L30700132 | Решетка | 01.04.2012 | Введена взамен L30700002 |
| 9 | 90498 | L30700133 | Решетка | 01.04.2012 | Введена взамен L30700003 |
| 9 | 54390 | L30700003 | Решетка верхняя | 25.09.2007 | |
| 10 | 90499 | L30700134 | Решетка | 01.04.2012 | Введена взамен L30700004 |
| 10 | 54394 | L30700004 | Решетка боковая задняя | 25.09.2007 | |
| 11 | 90383 | L30700121 | Кронштейн | 01.07.2011 | |
| 12 | 87358 | L30700103 | Крышка | ||
| 13 | 87999 | L30700105 | Накладка боковая | ||
| 14 | 88000 | L30700105-01 | Накладка боковая | ||
| 15 | 15437 | C40700004 | Фиксатор | 01.02.2008 | |
| 16 | 14512 | C40700106 | Фиксатор | 12.09.2007 | |
| 17 | 82310 | C40700309 | Решетка | 18.11.2009 | |
| 21 | 16056 | Пистон 3302-6102053 | Введен с 01.04.2011 | ||
| 22 | 83471 | Фиксатор 2108-5402271 | |||
| 23 | 83470 | Держатель 2108-5402270 | Аннулирован и заменен на держатель+фиксатор обивки зад.дв. ВАЗ 2108 | ||
| 24 | 79762 | Фара 33100-HLA-000 | |||
| 25 | 88285 | Хомут Nylon 2.5-100 черный | 22.01.2010 | ||
| 26 | 66263 | Винт М4х25 DIN 963-48P | 01.01.2006 | ||
| 27 | 70519 | Гайка М4 DIN 985-8P | 01.01.2006 | ||
| 28 | 64302 | Гайка М5 DIN 985-8P | 01.02.2008 | ||
| 29 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 30 | 66269 | Заклепка 4,8х12 DIN 7337-A | 01.01.2006 | ||
| 31 | 66270 | Шайба 4 DIN 9021-P | 01.01.2006 | ||
| 32 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 33 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 34 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
| 35 | 15266 | C40700001 | Щиток приборный | ||
| 36 | 87715 | L30700100 | Капот | С 01.2012г. не выпускается |
Вернуться к выбору другого модуля (Снегоход ТАЙГА Атака 551 II).
