Корпус С40102470 — Снегоход TAYGA Patrul 550 SWT
Модуль: 116882 — Корпус С40102470
Используется: Снегоход TAYGA Patrul 550 SWT
Снегоход TAYGA Patrul 550 SWT
Подробная информация, отзывы, характеристики, фотографии

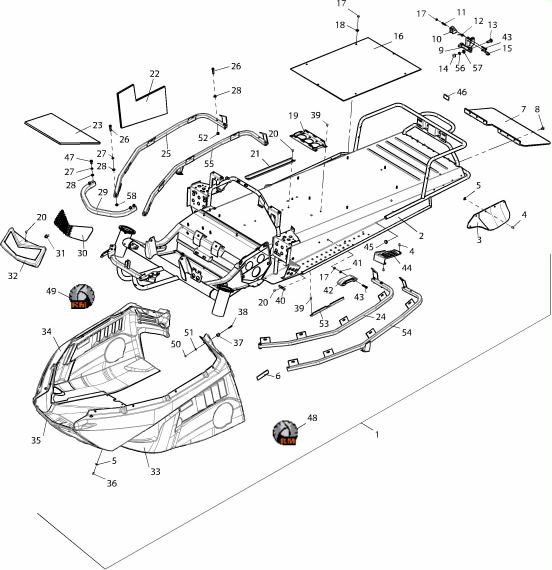

Схема модуля Корпус С40102470 (Снегоход TAYGA Patrul 550 SWT)
№ | Код | Артикул | Название детали | Год | Примечание |
---|---|---|---|---|---|
123827 | C49800450 | Брызговик боковой С40100056 (2 шт.) в упаковке | |||
1 | 100411 | C40102470 | Корпус | 01.10.2010 | c 01.01.2013 примен. взамен С40101930 |
2 | 100408 | C40102460 | Рама | ||
3 | 14406 | C40100056 | Брызговик боковой | 02.06.2003 | |
4 | 66484 | Заклепка 4,8х10 DIN 7337-A | 01.01.2006 | ||
5 | 66271 | Шайба 5 DIN 9021-P | 01.01.2006 | ||
6 | 89885 | C40100306 | Световозвращатель | 29.12.2010 | Введен взамен С40100082 |
7 | 15504 | C40100055 | Брызговик задний | 25.01.2002 | |
8 | 24093 | Заклепка вытяжная с широким бортиком алюминий/сталь 4.8х14/16 | 28.09.2009 | ||
9 | 73340 | C40100780 | Крюк сцепки | 27.08.2007 | |
10 | 14380 | C40100086 | Скоба сцепки | 19.12.2000 | |
11 | 78139 | Штифт 6х30 DIN 1481-Р | 25.09.2007 | ||
12 | 14381 | C40100087 | Пружина сцепки | 22.05.2009 | |
13 | 68939 | Болт М10х30 DIN 933-88P | |||
14 | 53302 | Гайка М10 DIN 985-10Р | 01.01.2006 | ||
15 | 13565 | 140100002 | Стопор | 16.06.2001 | |
16 | 83448 | C40100851 | Лист | ||
17 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
18 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
19 | 15493 | C40100138 | Кронштейн | 19.11.2001 | |
20 | 66350 | Заклепка 4,8х8 DIN 7337-A | с 01.09.2013 примен совместно с 110101405 и др. | ||
21 | 15393 | C40100321 | Профиль | 27.01.2003 | |
22 | 100092 | C40101404 | Накладка | ||
23 | 82302 | C40101402 | Накладка | ||
24 | 82158 | C40101170 | Дуга боковая | ||
25 | 82164 | C40101170-01 | Дуга боковая | ||
26 | 64352 | Болт М8х35 DIN 931-88P | 01.01.2006 | ||
27 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
27 | 9782 | Шайба 8.65Г.016 ГОСТ 6402-70 | |||
28 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
29 | 82575 | C40101415 | Бампер | ||
30 | 82574 | C40102735 | Решетка | ||
31 | 88285 | Хомут Nylon 2.5-100 черный | 22.01.2010 | ||
32 | 82573 | C40102734 | Окантовка | ||
33 | 92404 | C40103031 | Боковина левая | ||
34 | 92405 | C40103032 | Боковина правая | ||
35 | 82305 | C40102733 | Носок днища | ||
36 | 66269 | Заклепка 4,8х12 DIN 7337-A | 01.01.2006 | ||
37 | 114815 | C40700406 | Фиксатор | Введен взамен С40700106 с 01.06.2014 | |
37 | 14512 | C40700106 | Фиксатор | 12.09.2007 | |
38 | 65176 | Винт М4х30 DIN 85-48P | |||
38 | 66263 | Винт М4х25 DIN 963-48P | 01.01.2006 | ||
39 | 79982 | Заклепка St/St 4,8х8 DIN 7337-A | 01.02.2011 | Введена по ИИ11.8621 взамен 4.8x10 Al/St | |
40 | 15761 | C40100099 | Хомут | 01.11.1999 | |
41 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
42 | 18114 | C40101027 | Упор | ||
43 | 69815 | Болт М6х35 DIN 933-88P | 01.01.2006 | ||
44 | 112521 | C40101405 | Подножка пассажира | ||
45 | 15373 | C40100326 | Заглушка | 29.06.2001 | |
46 | 89886 | C40100308 | Световозвращатель | с 01.02.12 примен совместно с 110101270 | |
47 | 66490 | Болт М8х16 DIN 933-88P | |||
48 | 100011 | C40102743 | Аппликация левая | ||
49 | 100012 | C40102744 | Аппликация правая | ||
50 | 70519 | Гайка М4 DIN 985-8P | 01.01.2006 | ||
51 | 66270 | Шайба 4 DIN 9021-P | 01.01.2006 | ||
52 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
53 | 112437 | C40102272 | Уголок | ||
54 | 121087 | C40101270 | Дуга боковая | с 01.05.2015 применяется взамен С40101170 | |
55 | 121090 | C40101270-01 | Дуга боковая | с 01.05.2015 применяется взамен С40101170-01 | |
56 | 9784 | Шайба 10.65Г.016 ГОСТ 6402-70 | Введена взамен шайба 10 DIN 127-PВ. | ||
57 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
58 | 65180 | Гайка М8 DIN 934-8P | 01.01.2006 |
