Корпус L30101410 — Снегоход ТАЙГА Атака 551 II
Модуль: 107565 — Корпус L30101410
Используется: Снегоход ТАЙГА Атака 551 II
Снегоход ТАЙГА Атака 551 II
Подробная информация, отзывы, характеристики, фотографии

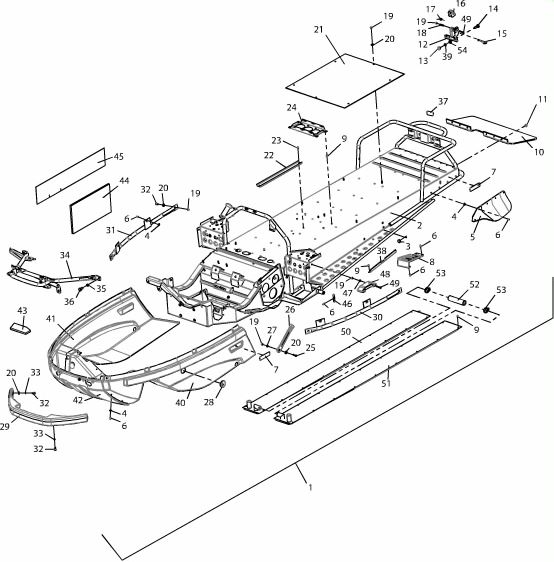

Схема модуля Корпус L30101410 (Снегоход ТАЙГА Атака 551 II)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 107075 | 119801880 | Ремень С40700105 в упаковке | |||
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 123827 | C49800450 | Брызговик боковой С40100056 (2 шт.) в упаковке | |||
| 1 | 104388 | L30101410 | Корпус | 17.12.2007 | c 10.2012г примен. вместо L30101390 |
| 2 | 104111 | L30101400 | Рама | 17.12.2007 | |
| 3 | 15373 | C40100326 | Заглушка | 29.06.2001 | |
| 4 | 66271 | Шайба 5 DIN 9021-P | 01.01.2006 | ||
| 5 | 14406 | C40100056 | Брызговик боковой | 02.06.2003 | |
| 6 | 66484 | Заклепка 4,8х10 DIN 7337-A | 01.01.2006 | ||
| 7 | 89893 | C40100307 | Световозвращатель | 29.12.2010 | Введен по ИИ С4.2287 |
| 8 | 83725 | C40101403 | Подножка пассажира | ||
| 8 | 112521 | C40101405 | Подножка пассажира | ||
| 9 | 79982 | Заклепка St/St 4,8х8 DIN 7337-A | 01.02.2011 | Введена по ИИ11.8621 взамен 4.8x10 Al/St | |
| 10 | 15504 | C40100055 | Брызговик задний | 25.01.2002 | |
| 11 | 24093 | Заклепка вытяжная с широким бортиком алюминий/сталь 4.8х14/16 | 28.09.2009 | ||
| 12 | 73340 | C40100780 | Крюк сцепки | 27.08.2007 | |
| 13 | 53302 | Гайка М10 DIN 985-10Р | 01.01.2006 | ||
| 14 | 68939 | Болт М10х30 DIN 933-88P | |||
| 15 | 13565 | 140100002 | Стопор | 16.06.2001 | |
| 16 | 14380 | C40100086 | Скоба сцепки | 19.12.2000 | |
| 17 | 14381 | C40100087 | Пружина сцепки | 22.05.2009 | |
| 18 | 78139 | Штифт 6х30 DIN 1481-Р | 25.09.2007 | ||
| 19 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 20 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
| 21 | 87735 | C40100252 | Лист | 03.10.2000 | |
| 22 | 15393 | C40100321 | Профиль | 27.01.2003 | |
| 23 | 66350 | Заклепка 4,8х8 DIN 7337-A | с 01.09.2013 примен совместно с 110101405 и др. | ||
| 24 | 15493 | C40100138 | Кронштейн | 19.11.2001 | |
| 25 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 26 | 14383 | C40700105 | Ремень | 09.08.2004 | |
| 27 | 14409 | C40700107 | Втулка | 09.08.2004 | |
| 28 | 10605 | 110600079 | Заглушка | 04.03.1997 | |
| 29 | 71672 | L30100510 | Бампер | 17.12.2007 | |
| 30 | 71637 | L30100470 | Дуга | 17.12.2007 | |
| 31 | 71670 | L30100470-01 | Дуга | 17.12.2007 | |
| 32 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 33 | 9783 | Шайба 6.65Г.016 ГОСТ 6402-70 | |||
| 33 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 34 | 71655 | L30100680 | Дуга передняя | 17.12.2007 | |
| 35 | 68941 | Шайба 10 DIN 127-PB | 01.01.2006 | ||
| 36 | 68938 | Болт М10х20 DIN 933-88P | 17.12.2007 | ||
| 37 | 89886 | C40100308 | Световозвращатель | с 01.02.12 примен совместно с 110101270 | |
| 38 | 112437 | C40102272 | Уголок | ||
| 39 | 9784 | Шайба 10.65Г.016 ГОСТ 6402-70 | Введена взамен шайба 10 DIN 127-PВ. | ||
| 40 | 71675 | L30100614 | Боковина левая | 17.12.2007 | |
| 41 | 71676 | L30100615 | Боковина правая | 17.12.2007 | |
| 42 | 71677 | L30100616 | Носок днища | 17.12.2007 | |
| 43 | 67565 | L30100491 | Лист | 17.12.2007 | |
| 44 | 15396 | C40100324 | Лист | 26.01.2004 | |
| 45 | 71673 | L30100234 | Лист | ||
| 46 | 15761 | C40100099 | Хомут | 01.11.1999 | |
| 47 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 48 | 18114 | C40101027 | Упор | ||
| 49 | 69815 | Болт М6х35 DIN 933-88P | 01.01.2006 | ||
| 50 | 18301 | L30500010 | Радиатор | ||
| 51 | 18302 | L30500010-01 | Радиатор | ||
| 52 | 17220 | K20500104 | Трубка | ||
| 53 | 18312 | Хомут ABA Nоvа 9 mm Sтаndаrd 22-32 | |||
| 54 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 |
