Капот L30700150 — Снегоход ТАЙГА Атака 551 II
Модуль: 100602 — Капот L30700150
Используется: Снегоход ТАЙГА Атака 551 II
Снегоход ТАЙГА Атака 551 II
Подробная информация, отзывы, характеристики, фотографии

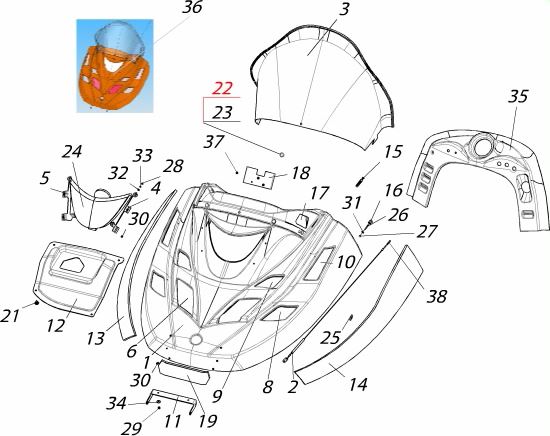

Схема модуля Капот L30700150 (Снегоход ТАЙГА Атака 551 II)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 107067 | 119801840 | Фиксатор С40700004 в упаковке | |||
| 117418 | 119801840-01 | Фиксатор С40700004 (5 шт.) в упаковке | |||
| 117460 | C49800320 | Капот L30700140 в упаковке | |||
| 117932 | C49800420 | Капот L30700150 в упаковке | |||
| 1 | 92983 | L30700140 | Капот сварной | Введен с 01.2012г. | |
| 2 | 107614 | Трос капота ТК.РМ.407-1,5-370 | Введен с карабином-защелкой взамен С40700370 | ||
| 2 | 14943 | C40700060 | Трос | 18.11.2009 | Аннулирован и заменен на С40700370 |
| 3 | 97804 | C40700580 | Стекло ветровое | 01.04.2012 | Введено взамен С40700550 |
| 4 | 89824 | L30700220 | Кронштейн | ||
| 5 | 89877 | L30700220-01 | Кронштейн | ||
| 6 | 90496 | L30700131 | Решетка | 01.04.2012 | Введена взамен L30700001 и L30700001-01 |
| 8 | 90497 | L30700132 | Решетка | 01.04.2012 | Введена взамен L30700002 |
| 9 | 90498 | L30700133 | Решетка | 01.04.2012 | Введена взамен L30700003 |
| 10 | 90499 | L30700134 | Решетка | 01.04.2012 | Введена взамен L30700004 |
| 11 | 90383 | L30700121 | Кронштейн | 01.07.2011 | |
| 12 | 87358 | L30700103 | Крышка | ||
| 13 | 87999 | L30700105 | Накладка боковая | ||
| 14 | 88000 | L30700105-01 | Накладка боковая | ||
| 15 | 15437 | C40700004 | Фиксатор | 01.02.2008 | |
| 16 | 14512 | C40700106 | Фиксатор | 12.09.2007 | |
| 16 | 114815 | C40700406 | Фиксатор | Введен взамен С40700106 с 01.06.2014 | |
| 17 | 82310 | C40700309 | Решетка | 18.11.2009 | |
| 18 | 93572 | C40700601 | Кронштейн | ||
| 19 | 122359 | L30700162 | Накладка | Введена вновь с 01.11.2015 | |
| 21 | 16056 | Пистон 3302-6102053 | Введен с 01.04.2011 | ||
| 22 | 83471 | Фиксатор 2108-5402271 | |||
| 23 | 103589 | Держатель + фиксатор обивки зад. дв. ВАЗ 2108_21080-5402270-008 | Введен взамен держателя 2108-5402270 | ||
| 24 | 79762 | Фара 33100-HLA-000 | |||
| 25 | 88285 | Хомут Nylon 2.5-100 черный | 22.01.2010 | ||
| 26 | 66263 | Винт М4х25 DIN 963-48P | 01.01.2006 | ||
| 26 | 65176 | Винт М4х30 DIN 85-48P | |||
| 27 | 70519 | Гайка М4 DIN 985-8P | 01.01.2006 | ||
| 28 | 64302 | Гайка М5 DIN 985-8P | 01.02.2008 | ||
| 29 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 30 | 66269 | Заклепка 4,8х12 DIN 7337-A | 01.01.2006 | ||
| 31 | 66270 | Шайба 4 DIN 9021-P | 01.01.2006 | ||
| 32 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 33 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 34 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
| 35 | 15266 | C40700001 | Щиток приборный | ||
| 36 | 92986 | L30700150 | Капот | Введен с 01.2012г. | |
| 37 | 88328 | Саморез 4.2х13 | |||
| 38 | 13711 | Карабин защелка оцинкованный SРH 040 DIN 5287 FОRМ А | 12.09.2007 | ||
| 38 | 116794 | Карабин тип А 40мм 119600 "РУСКОНЕКТ" | Введен взамен карабина защелки SPH 040 с 10.09.14 | ||
| 39 | 15265 | C40000015 | Пружина |
